Kugelventile

3- und 5-Wege

  1. Datenblatt downloaden

Altek bietet für den Saug- als auch für den Druckbereich Kugelventile in den Größen 1¼”, 2” und 3” an. Sie können sowohl manuell bedient als auch elektrisch angesteuert werden.

Die Kugel selbst besteht aus einem verschleißfesten Kunststoffgemisch, hergestellt mit hohen Gleiteigenschaften. Die Dichtringe sind im Gehäuse einstellbar. Somit ist eine sichere Abdichtung und Funktion des Pflanzenschutzgerätes auch über Jahre hinweg gewährleistet.

Unsere oberste Maxime in Bezug auf die Entwicklung der Kugelventile ist es, den immer größer werdenden Anforderungen bezüglich der Standzeit gerecht zu werden. Wir haben die Verschleißfestigkeit und Oberflächenbeschaffenheit der Schaltkugel durch eine besondere Materialauswahl optimiert. Die Verschleißbeständigkeit der Dichtringe wurde durch eine besondere Konturgebung und Dank der Materialauswahl ebenfalls optimiert.

Unsere Kugeln aus Kunststoff haben gegenüber Stahlkugeln einen erheblichen Gewichtsvorteil bei gleicher oder sogar höherer Lebensdauer!

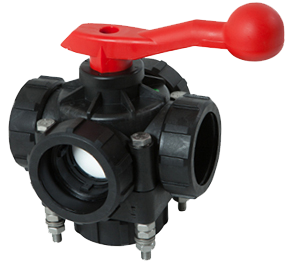

manuelle 5-Wege Kugelventile

  • Einzeln nachstellbare Dichtungen*
  • Hohe Verschleißfestigkeit
  • Nachrüstbar mit Elektroantrieb**
  • Auf Wunsch: Sonderanschlüsse

* Nicht bei 3 Zoll Kugelventilen

** Sowohl beim 2 Zoll DRUCK Kugelventil als auch beim 3 Zoll Kugelventil ist eine Nachrüstung auf einen elektrischen Antrieb zur Zeit nicht möglich.

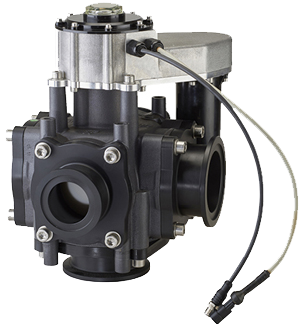

elektrische 5-Wege Kugelventile

zusätzlich zu den Eigenschaften manuelles Ventil:

  • Mit wahlweise 1 oder 2 Drehrichtungen
  • Positionierung der Kugel über Mikroschalter***
  • Integrierte Notbedienung

*** Optional: Positionierung mit Potentiometer

5-Wege Kugelventile SMART

  • Die Ansteuerung der Ventilkugel erfolgt über CAN-Bus, im Störfall kann diese auch manuell betätigt werden.
  • Bei Blockaden oder Störungen werden entsprechende Fehlermeldungen ausgegeben
  • Diagnosefähigkeit durch Ausgabe von betriebsrelevanten Daten
  • Im Fall einer Blockade oder Störungen verhindert eine integrierte Stromabsicherung die Überlastung von Motor und Getriebe

Antriebsarten

Beim elektrischen Kugelventil wird die Schaltkugel über die Steuerleitung bewegt. Bei der SMART Variante kommuniziert das Kugelventil über CAN-Bus.

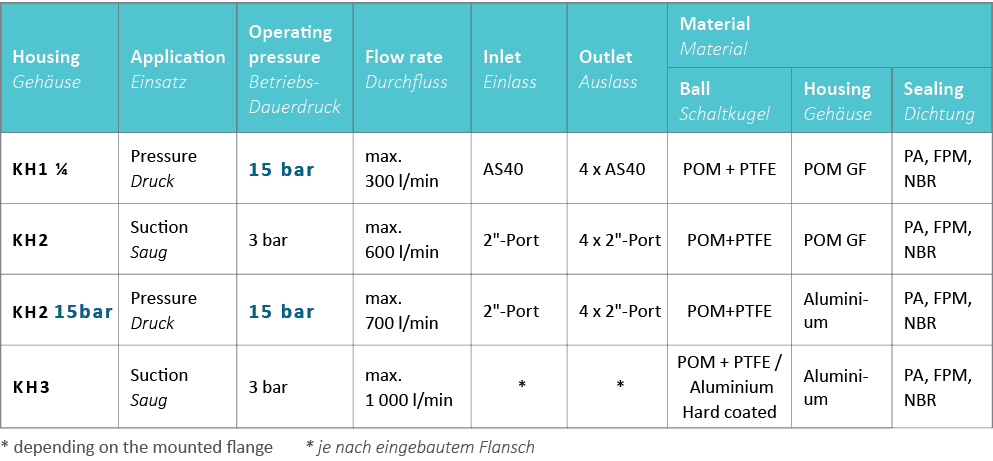

Gehäusearten



Durchfluss

  • Flüssigkeitszufuhr ist bei allen Kugelventilen unten.
  • Der rote Schalthebel zeigt die Stellung der Schaltkugel bei manuellen Kugelventilen.
  • Über das Schauglas in der Abdeckung deutet der rote Pfeil die Kugelstellung bei einem elektrischen bzw. SMART Ventil an.

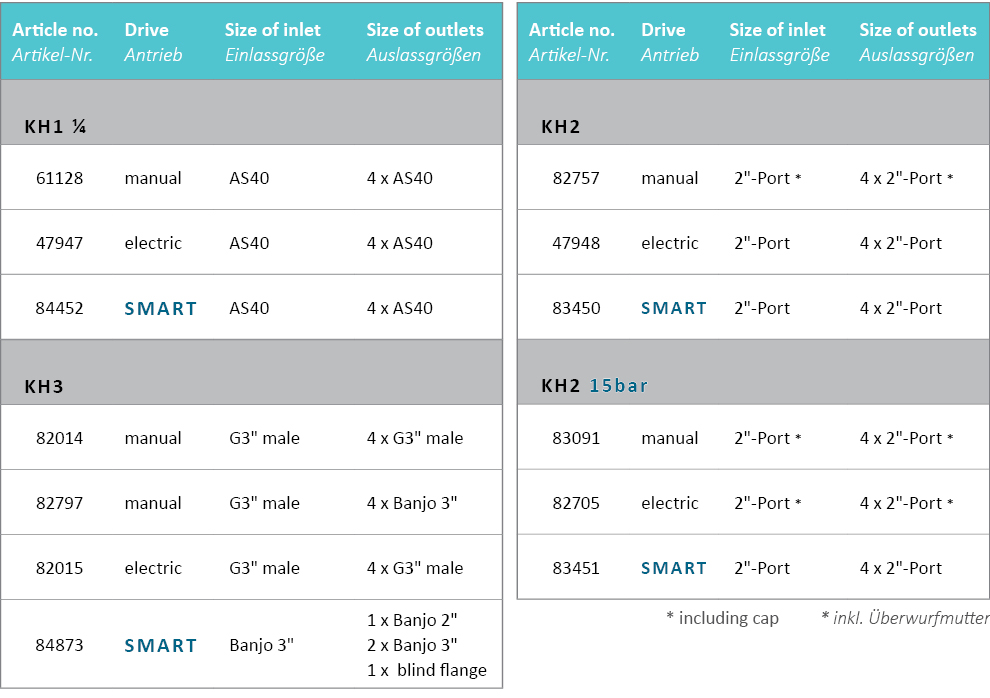

Auswahl
